Systèmes de dosage

Valve de micro dosage sans contact - DELODOT®

Dosage haute précision par jetting sans contact

La valve de micro dosage DELODOT® est un système pneumatique type jet d’encre pour le dosage haute précision des colles, des encres, des huiles ou autres liquides.

Des temps de cycle courts et des processus rapides et reproductibles sont des critères décisifs dans la production industrielle en série.

Avec des vitesses de piston élevées et une fréquence de distribution allant jusqu’à 300 Hz pour une distribution continue, la série DELO DOT PN de valves à jet pneumatique est parfaitement adaptée aux applications complexes de micro-distribution.

Nous demander un devis

Produit

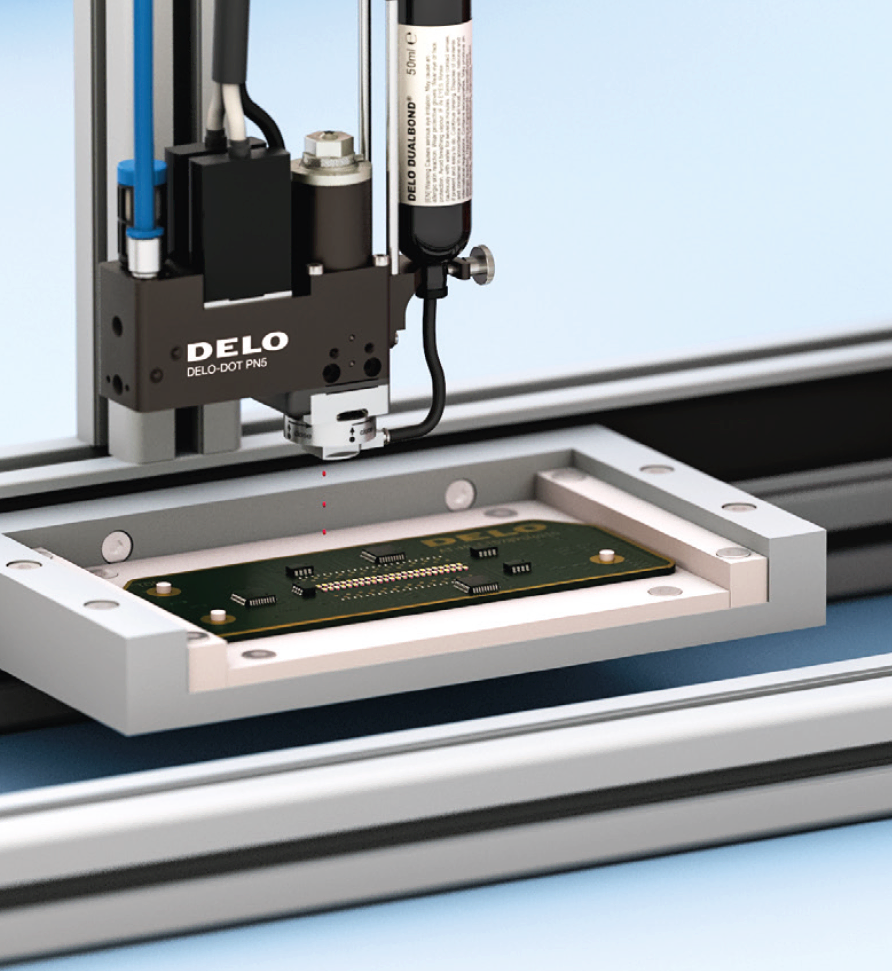

  • DELO DOT PN5

    DELO-DOT PN5 est conçu pour être facile à utiliser. La conception modulaire facilite l’entretien et le nettoyage. Grâce à sa conception peu encombrante, la vanne à jet peut être intégrée de manière idéale dans toute ligne de production. Le porte-cartouche, qui peut être placé à un angle de 90°, permet d’alimenter les supports depuis les quatre côtés de l’unité, selon le système.

    - Distribution fiable et précise, même pour les matériaux complexes et très visqueux.
    - Résultats reproductibles pour différentes tailles de gouttes grâce au réglage individuel de la puissance et aux buses interchangeables.
    - Changement sans outil des buses et du piston fluidique grâce à la fermeture à baïonnette.
    - Dimensions compactes de la vanne et du boîtier de commande pour une intégration peu encombrante dans les systèmes.

    Découvrir Cliquer ici

  • DELO DOT D4

    La valve de micro dosage DELODOT D4 est un jetter de type piezo et présente l'avantage d'un dosage sans contact pour des applications à encombrement restreint et évite toute collision entre la valve de dosage et la pièce client. La fréquence de la valve de dosage peut atteindre les 1500 gouttes de colle par seconde.

    Découvrir Cliquer ici

Principe de fonctionnement et caractéristiques de la valve micro-dosage

La valve de micro-dosage DELODOT® assure 2 types de dépose :

  • Dépose sans contact (Jet mode) de gouttes.
  • Dépose sans contact de cordons continus pour les applications d’étanchéité.

Le fonctionnement de la valve de micro dosage est assuré par deux actionneurs piézoélectriques parallèles entraînant une bille de soupape céramique. La combinaison de ces éléments assure une longue durée de vie à la valve de micro dosage.

L’entraînement piézoélectrique extrêmement rapide assure une fréquence maximale de dépose jusqu’à 250 gouttes appliquées par seconde (soit 900 000 gouttes / heure), sans aucun contact, pour des volumes variables de 0,003 mg à 4,5 mg.

La polyvalence et précision de la valve de micro dosage permet la dépose de colle ou résine dont la viscosité peut varier de liquide à pâteuse ; et ce quelle que soit l’application sélectionnée : jet, enrobage ou cordon continu.

>> Comment déposer une matière sans contact ?

Avantages de l'application Jet Mode de la valve DELODOT

L’application par jet ou Jet mode présente des avantages uniques en comparaison à la dépose standard des systèmes par contact.

  •  Gain de temps de cycle : la dépose s’effectue sans déplacement vertical sur l’axe Z mais également à l’envers ou sur les côtés
  •  Réduction des risques d’endommagement du composant : une distance de 20mm sépare la valve du composant, évitant ainsi tout risque de collision
  •  Plus grande précision de dépose par la très haute reproductivité de la dépose.

Le micro-doseur s’adapte sur ligne haute cadence pour la dépose de petits volumes de produit.

Le choix du mode de dosage point par point ou en continu, la pression de dosage sélectionnable de 0.1 à 50 bars, le temps de dosage ajustable, etc. permet d’effectuer des réglages sur mesure en fonction de l’application et du besoin rencontré.
